Как собрать электрощит для квартиры: автоматы, дифавтоматы, реле и шины

С чего начинается сборка электрощита: схема, нагрузки и число линий

Сборку электрощита начинают с однолинейной схемы, а не с выбора корпуса и количества модулей. Нужно определить выделенную мощность, тип ввода, наличие защитного проводника PE, основные нагрузки и место установки щита. При подборе комплектующих в магазине «Стройка» эти параметры лучше знать заранее.

• мощная техника: варочная панель, духовка, бойлер, кондиционер, стиральная и посудомоечная машины;
• количество групп освещения и розеток;
• тёплый пол, котёл и другое стационарное оборудование;
• сечение кабелей и способ их прокладки.

Линии обычно разделяют на освещение, розетки комнат и кухни, санузел и мощные потребители. Это позволяет при неисправности отключить только проблемную группу. Сечение кабеля, нагрузку и номинал защиты подбирают совместно.

Самостоятельно можно подготовить план и список оборудования, но подключение к сети, проверку защитного проводника и электроизмерения следует доверить квалифицированному электрику.

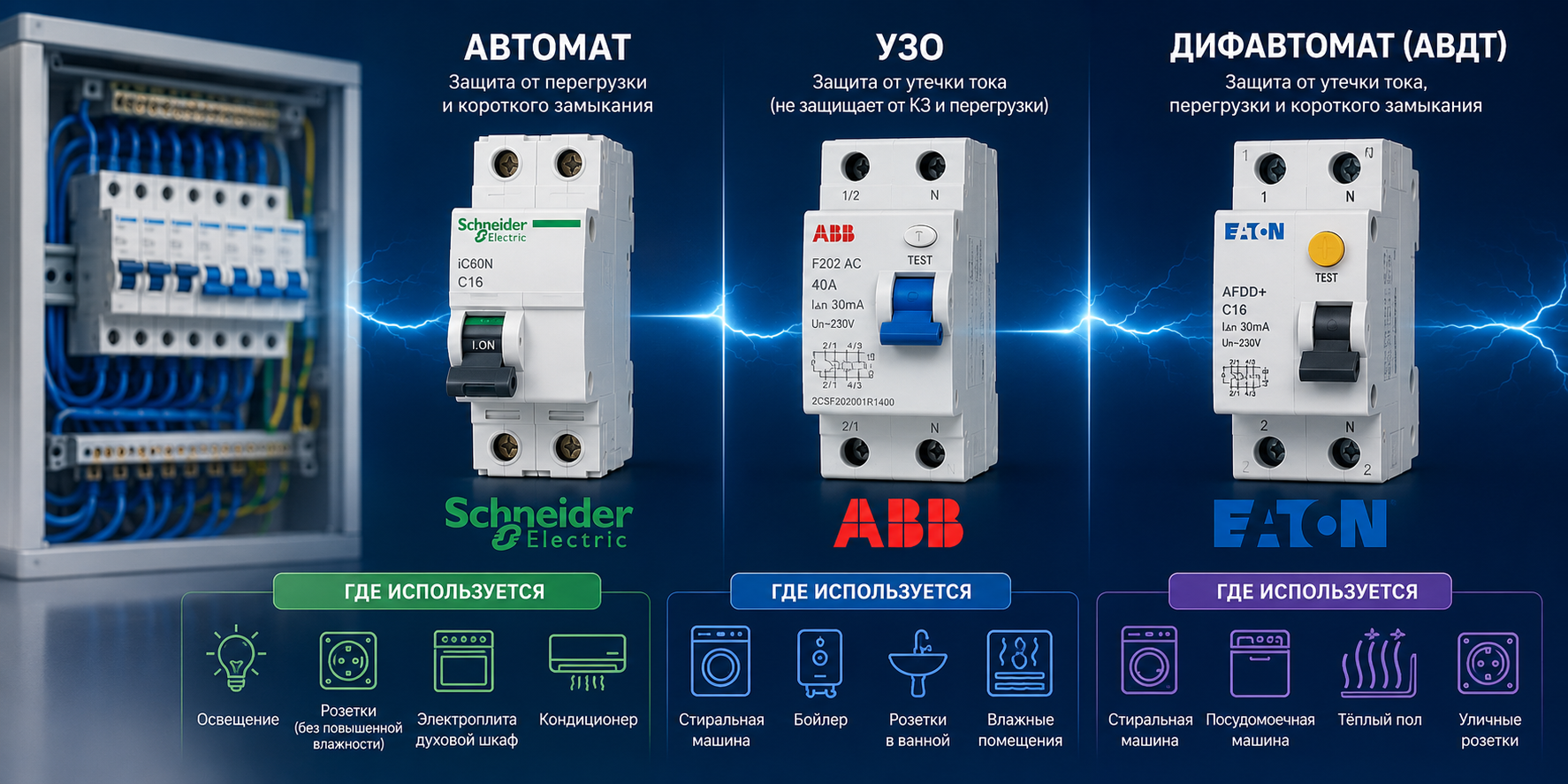

Автоматы, УЗО и дифавтоматы: как выбрать защиту для каждой линии

Автоматические выключатели защищают кабель от перегрузки и короткого замыкания. УЗО реагирует на ток утечки, но не защищает от сверхтока, поэтому используется вместе с автоматом. Дифавтомат совмещает обе функции.

Номинал автомата выбирают по сечению и материалу кабеля, способу прокладки и нагрузке. Универсального номинала для всех розеточных или осветительных линий нет.

• характеристика B подходит для небольших пусковых токов;
• характеристика C часто применяется в бытовых сетях с умеренными пусковыми токами;
• характеристику выбирают с учётом нагрузки и параметров линии.

Для групповых линий в квартире часто применяют дифференциальную защиту на 30 мА, особенно для розеток, санузлов и бытовой техники. Устройства на 100–300 мА могут использоваться как дополнительная противопожарная защита. Для современной техники с электроникой обычно рассматривают тип A либо тип, рекомендованный производителем.

Одно общее УЗО экономит место, но при утечке отключает сразу несколько линий. Несколько УЗО или отдельные дифавтоматы позволяют быстрее определить неисправность и сохранить питание остальных групп.

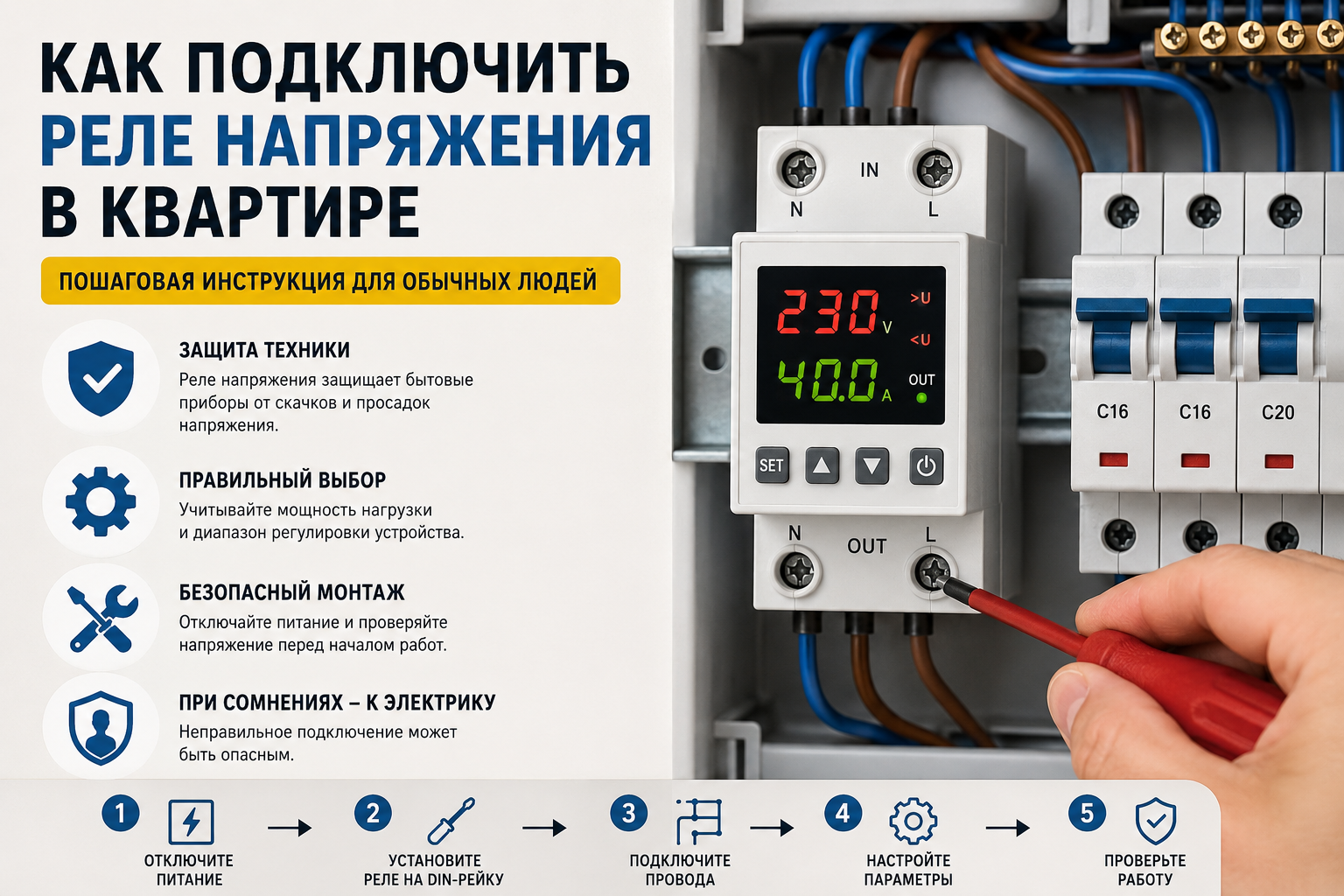

Реле напряжения, контактор и другие устройства

Реле напряжения отключает нагрузку при слишком высоком или низком напряжении и автоматически включает её после нормализации параметров. Это особенно полезно для холодильников, кондиционеров, котлов, компьютеров и другой чувствительной электроники.

Реле не заменяет автомат или УЗО: каждое устройство выполняет свою функцию. При выборе учитывают допустимый ток, диапазон настроек и задержку повторного включения.

Если реле не рассчитано на полный ток нагрузки, его используют вместе с контактором. Контакторы также применяют для автоматического управления оборудованием, но обязательным элементом квартирного щита они не являются.

Дополнительно в схеме могут использоваться:

• вводной автомат;
• УЗИП для защиты от импульсных перенапряжений;
• счётчик, если он должен находиться в квартирном щите;
• таймеры, индикаторы и дополнительные реле для конкретных задач.

Не стоит устанавливать оборудование «на всякий случай»: лишние аппараты увеличивают количество соединений и усложняют обслуживание.

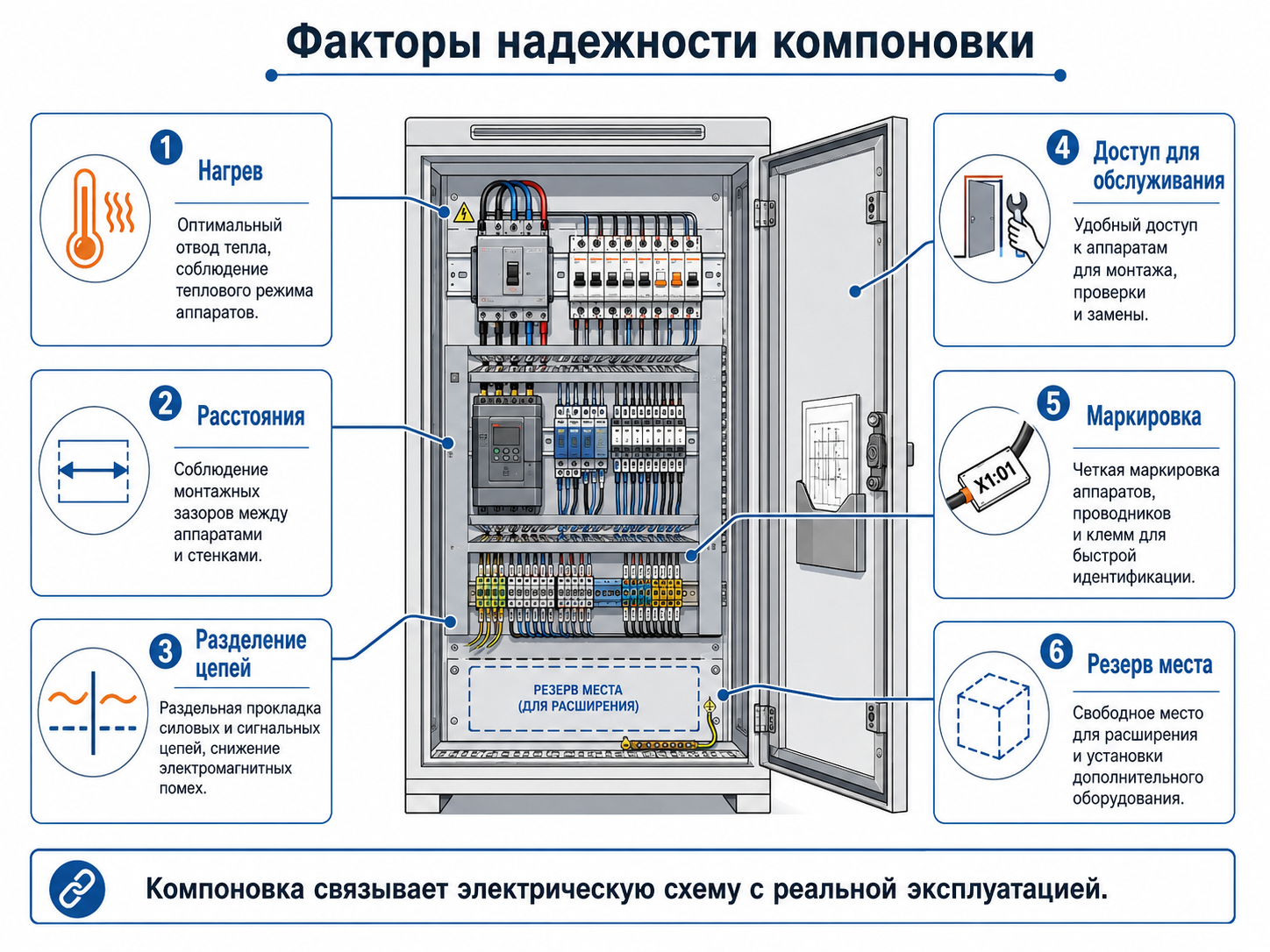

Шины, клеммы и компоновка модулей

DIN-рейка служит для установки модульного оборудования. Шины N предназначены для рабочих нейтралей, PE — для защитных проводников. Шины для автоматов, включая гребёнчатые, позволяют распределять питание между аппаратами без множества отдельных перемычек.

Важно правильно разделять нейтрали. Нулевые проводники линий после разных УЗО или дифавтоматов нельзя произвольно объединять — это может вызвать срабатывание защиты. PE также нельзя использовать вместо рабочего нуля.

В щите обычно размещают:

1. ввод и вводную защиту;
2. счётчик, если он предусмотрен;
3. реле напряжения, УЗИП и контактор при необходимости;
4. УЗО, дифавтоматы и групповые автоматы;
5. шины N и PE и необходимые клеммы.

Корпус выбирают после составления схемы, желательно с запасом примерно 15–30% по модулям для будущих линий и оборудования. Также учитывают способ установки, степень защиты и удобство укладки проводов.

Все линии лучше сразу подписать: например, «свет спальни», «розетки кухни», «духовой шкаф», «стиральная машина». Маркировка значительно упрощает дальнейшее обслуживание.

Сборка и проверка: основные ошибки

Сначала составляют схему и перечень нагрузок, затем выбирают корпус, автоматы, УЗО, шины, клеммы и монтажные материалы. После сборки электрик должен проверить соединения, выполнить необходимые измерения и протестировать защитные устройства.

Основные ошибки:

• автомат имеет номинал выше допустимого для кабеля;
• одно УЗО обслуживает слишком много линий;
• нейтрали после разных УЗО объединены;
• в одну клемму подключено больше проводников, чем разрешает производитель;
• в щите нет запаса модулей, схемы и маркировки.

Кнопка «Тест» на УЗО или дифавтомате проверяет механизм отключения, но не заменяет полноценные электроизмерения. Хороший электрощит — это не максимальное количество устройств, а понятная согласованная схема, где каждый аппарат выполняет свою функцию. В «Стройка» можно подобрать основные комплектующие для такой сборки, а их параметры и схему подключения следует выбирать с учётом конкретной электросети.
